压力容器视镜

发布时间：2011/10/28 阅读次数：12216 字体大小: 【小】【中】【大】

压力容器视镜,国家标准HG/T21619-86,俗称法兰视镜,对夹视镜.以下是标准里的说明

本标准图经化学工业部审核批准，以(86)的化基字第958号文发布为化工部设计标准图.
其内容包括:视镜系列、视镜型式(接缘有不带颈和带颈两种，材料有碳素钢和不锈钢两
种)及尺寸、编制说明并附有《钳化视镜玻瑞的制造、骏收技术条件，(HGJ5oi-s6-o).
本设计标准图由齐鲁石油化工公司设计院主编.主编人为刘益仪同志，审查人为胡继民
同志，主审人为罗富田同志.

压力容器视镜(HGJ501-502-86)

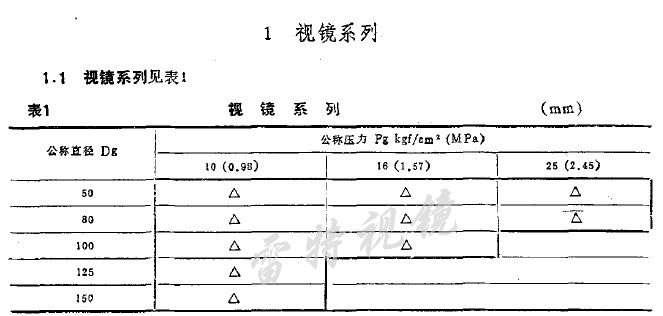

1,视镜系列

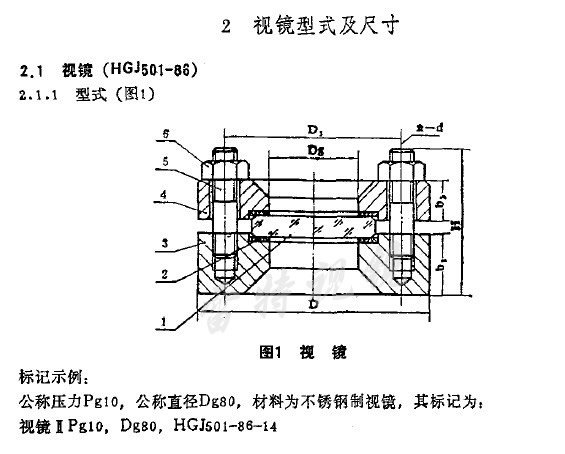

2.视镜型式及尺寸
视镜
型式
··一材料带颈视镜

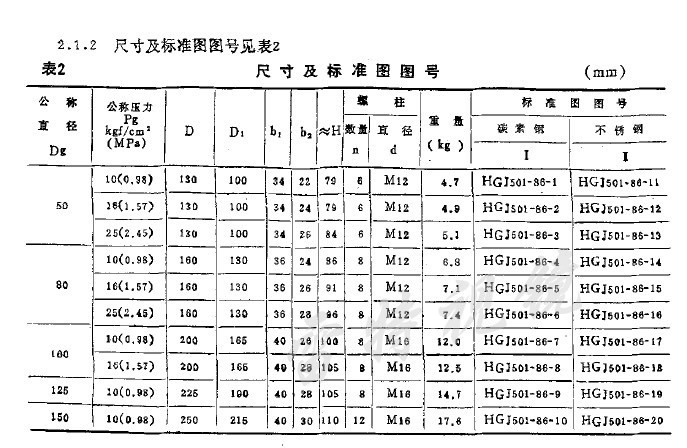

型式尺寸及标准图图号
材料
钢化视镜玻璃的制造、验收技术条件(H GJ501-86-0)
编制说明

压力容器视镜
HG/T21619-- 19 86
本标准适用于石油、化工及其它工业设备窥视装置.最高使用压力为25kgf/em'允许介
质温度为。^2000C,视镜玻璃材质为钢化硼硅玻璃，钢化砚硅玻璃耐热急变温差为180 'C,
视镜系列见表1

压力容器视镜的用途：

　　压力容器视镜适用于化工、石油、化妆、医药及其它工业设备装置上，以观察设备内部物料操作情况，防止意外事故的发生。

　　压力容器视镜的主要技术参数：

　　1、法兰材质：碳钢、不锈钢、304、316、316L等。

　　2、视窗材质：钢化玻璃、钢化硼硅玻璃、石英玻璃。

　　3、密封材质：丁睛橡胶、硅胶、聚四氟乙烯、石墨复合。

　　4、工作压力（Mpa）：PN0.6~2.5。

　　5、工作温度：0℃~+250℃；0℃~+800℃。
